Mark Off / Out Structural Fabrications and Shapes

Accurate marking out is where precision begins. Before any material is cut, bent, or welded, someone has to transfer exact dimensions from a drawing onto the material or the lofting floor. Every error at this stage multiplies through everything that follows. This unit is about doing that transfer correctly — and safely.

정확한 제작은 정확한 표시 작업에서 시작된다. 재료를 절단하거나 굽히고, 조립하거나 용접하기 전에 도면에 있는 치수와 형상을 실제 자재나 로프팅 바닥 위에 정확하게 옮겨야 한다. 이 단계에서 발생한 작은 오차 하나는 이후 모든 공정에 영향을 미치며, 최종 결과물의 품질까지 좌우하게 된다. 이 과정은 도면의 정보를 실제 작업물 위에 정확하고 안전하게 전개하는 방법을 배우는 데 목적이 있다. 측정 도구의 올바른 사용법부터 기준선 설정, 치수 표시, 곡선 형상의 마킹까지 실제 제작 과정의 기초가 되는 기술들을 익히게 된다.
📌 Content note: This unit's content is drawn from the published MEM12007D competency standards and established marking-out and lofting practice. The Revision Questions have been paraphrased in my own wording to avoid copyright issues — the answers remain technically accurate.

📌 내용 안내: 이 유닛의 내용은 MEM12007D 역량 기술서와 확립된 마킹아웃·로프팅 실무를 바탕으로 한다. Revision Questions는 저작권 문제 방지를 위해 내 표현으로 바꿔 작성했다.



① WHS and Preparing the Lofting Area · WHS 및 로프팅 구역 준비

🇬🇧 Why preparation matters

A lofting floor must be flat, clean, and clearly lit. Dust and debris on the surface cause errors; a cluttered floor creates trip hazards. WHS obligations must be met before any marking work begins — not as an afterthought. The lofting floor is both a precision instrument and a work area: treat it as both.

🇰🇷 준비가 중요한 이유

로프팅 플로어는 평평하고 청결하며 조명이 충분해야 한다. 표면의 먼지와 잔재는 오류를 유발하고, 어수선한 바닥은 넘어짐 위험을 만든다. WHS 의무는 어떤 마킹 작업이 시작되기 전에 충족되어야 한다 — 나중에 생각하는 것이 아니다.



Key marking-out tools · 핵심 마킹아웃 도구

🇬🇧 Tools used

• Chalk line (snap line): Produces long, straight reference lines on floors and sheet materials
• Steel square / try square: Sets and verifies 90° angles between lines
• Steel rule/tape: Linear measurement — use rigid rule for short dimensions
• Scriber/marking knife: Scratches fine precise lines on metal and timber
• Dividers/trammel points: Transferring measurements and scribing arcs
• Flexible batten: Fairing curves through plotted points

🇰🇷 사용 도구

• 분필선(스냅 라인): 바닥과 판재에 긴 직선 기준선 생성
• 강철 스퀘어: 선 사이의 90° 각도 설정 및 검증
• 강철 자/줄자: 길이 측정 — 짧은 치수는 강직한 자 사용
• 스크라이버/마킹 나이프: 금속·목재에 미세하고 정확한 선 긁기
• 디바이더/트라멜 포인트: 치수 전사와 호 그리기
• 유연한 배튼: 플로팅된 점들을 통해 곡선 페어링



② Datum Points and Grid Lines · 기준점과 격자선

🇬🇧 Everything starts from datum

Before any shape can be marked out, a reference system must be established. The datum (plural: datums or data) is the fixed origin point from which all other measurements are taken. On a lofting floor, this is usually the intersection of the baseline and the centreline. Every other point is located relative to this origin.

🇰🇷 모든 것은 기준점에서 시작한다

어떤 형태를 마킹하기 전에 기준 시스템을 설정해야 한다. 기준점(datum)은 다른 모든 측정이 취해지는 고정된 원점이다. 로프팅 플로어에서 이것은 보통 기준선(baseline)과 중심선(centreline)의 교차점이다.

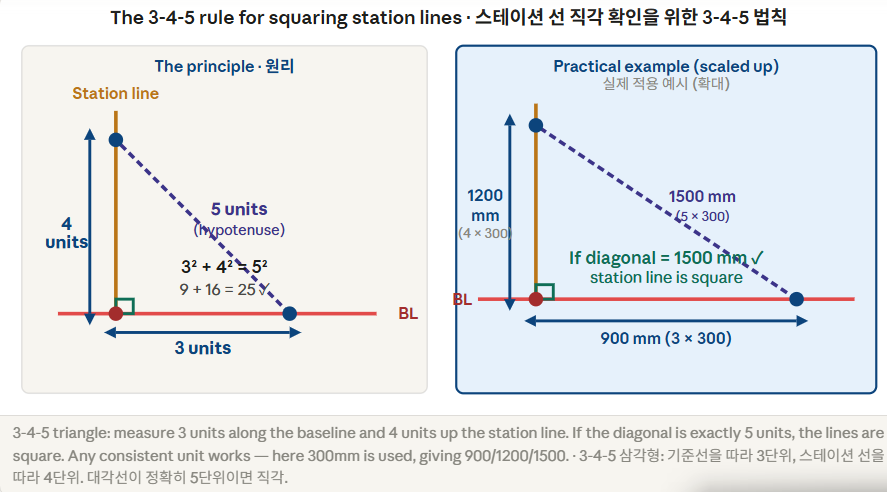

Squaring station lines — the 3-4-5 rule · 스테이션 선 직각 확인 — 3-4-5 법칙

After marking a station line, it must be verified as truly square (90°) to the baseline. The most reliable method — without a large square — is the 3-4-5 triangle, which is based on the Pythagorean theorem: a² + b² = c².

스테이션 선을 마킹한 후 기준선에 진정으로 직각(90°)인지 검증해야 한다. 큰 스퀘어 없이 가장 신뢰할 수 있는 방법은 피타고라스 정리(a² + b² = c²)에 기반한 3-4-5 삼각형이다.



💡 Larger multiples work better: The bigger the triangle, the more accurate the check. 3-4-5 using 300mm units (= 900/1200/1500mm) is more reliable than using 30mm units (= 90/120/150mm) because small measurement errors have less proportional effect. For large lofting floors, use 6-8-10 or 9-12-15.
💡큰 배수가 더 정확하다: 삼각형이 클수록 더 정확한 확인이 가능하다. 300mm 단위 사용(= 900/1200/1500mm)이 30mm 단위보다 신뢰적이다.

Where datum points come from · 기준점의 출처

🇬🇧 Sourcing datum points

Datum points are taken from the original design drawing or the offsets table. The designer establishes the coordinate system — typically baseline (often the keel line or underside of the structure) and centreline (fore-aft centreline of the vessel). These become the physical reference lines on the lofting floor. Every other plotted point is a specified distance from these two lines.

🇰🇷 기준점의 출처

기준점은 원본 설계 도면 또는 옵셋 테이블에서 가져온다. 설계자가 좌표 시스템을 확립한다 — 보통 기준선(킬 라인 또는 구조물 하부)과 중심선(선박의 전후 중심선). 이것이 로프팅 플로어의 물리적 기준선이 된다. 모든 다른 플로팅 점은 이 두 선으로부터 지정된 거리에 있다.



③ Developing and Lifting Templates · 템플릿 개발과 추출

🇬🇧 What a template does

A template is a physical copy of a shape lifted from the lofting floor — it is then used to mark that exact shape onto the actual material. There are two main types: stick templates (made from thin battens or rod, light and adjustable) and solid templates (made from thin sheet material such as plywood or hardboard, more rigid and durable). In boatbuilding, stick templates are common for frame shapes.

🇰🇷 템플릿의 역할

템플릿은 로프팅 플로어에서 들어올린 형태의 물리적 복사본이다 — 이것을 실제 재료에 정확한 형태를 마킹하는 데 사용한다. 두 가지 주요 유형이 있다: 스틱 템플릿(얇은 배튼이나 봉으로 제작, 가볍고 조정 가능)과 솔리드 템플릿(합판·하드보드 등 얇은 판재, 더 강직하고 내구성이 있음).

📌 Before lifting any stick template: Add at least two diagonal braces across the frame. Mark the reference edge (which face is the face side), datum points, part number, and orientation arrow directly onto the template before it leaves the floor. Once it is off the floor, you cannot go back and check without re-laying it.
📌 스틱 템플릿을 들어올리기 전: 최소 두 개의 대각선 보강재를 추가하라. 기준 모서리(어느 면이 면측인지), 기준점, 부품 번호, 방향 화살표를 바닥에서 벗어나기 전에 직접 템플릿에 마킹하라.



④ Construction Allowances · 건조 여유량

🇬🇧 What are allowances?

The lofted shape shows the finished theoretical outline of a component. Before cutting, the template must be adjusted to account for material that will be added or removed during fabrication. These adjustments are called construction allowances. Getting them right means the finished part fits correctly. Getting them wrong means the finished part is either too small (not enough material) or too large (must be reworked).

🇰🇷 여유량이란?

로프팅된 형태는 부품의 완성된 이론적 외곽선을 보여준다. 절단 전에 제작 중 추가되거나 제거될 재료를 고려하여 템플릿을 조정해야 한다. 이 조정을 건조 여유량이라고 한다. 올바르게 하면 완성 부품이 맞게 맞는다. 틀리면 너무 작거나 너무 커서 재작업이 필요하다.



⑤ Nesting, Labelling and Storage · 네스팅, 라벨링과 보관

🇬🇧 Nesting — minimising waste

When multiple shapes must be cut from a sheet of material, the arrangement of those shapes on the sheet is called nesting. The goal is to fit all required shapes with the minimum wasted material between them. Professional workshops use nesting software for complex jobs; the manual principle is the same — largest shapes first, smaller shapes fill the gaps.

🇰🇷 네스팅 — 낭비 최소화

여러 형태를 판재에서 절단해야 할 때, 그 형태들을 판재에 배치하는 것을 네스팅(nesting)이라고 한다. 목표는 형태들 사이의 낭비되는 재료를 최소화하면서 모든 필요한 형태를 맞추는 것이다. 가장 큰 형태를 먼저, 작은 형태가 빈 공간을 채운다.

Labelling pattern frames for storage · 패턴 프레임 보관용 라벨링

💡 Grain direction: For timber templates, also mark the grain direction — which way the grain must run on the finished part. This affects both strength and appearance. For sheet material with a specified grain or rolling direction, this mark ensures the cutter places the template correctly.
💡 나뭇결 방향: 목재 템플릿에는 결 방향도 마킹하라 — 완성 부품에서 나뭇결이 어느 방향으로 흘러야 하는지. 이것은 강도와 외관 모두에 영향을 미친다.



⑥ Revision Questions & Answers · 복습 문제 및 답변

Questions paraphrased in my own wording for copyright compliance. Answers are technically accurate. · 저작권 준수를 위해 질문을 내 표현으로 바꿔 작성. 답변은 기술적으로 정확합니다.

Study Questions · 학습 문제 — MEM12007D

1. What geometric method can be used to verify that station lines on your lofted drawing are truly perpendicular to the base/centreline?

EN

Use the 3-4-5 triangle method (Pythagorean theorem: a² + b² = c²). From the intersection of the station line and baseline, measure 3 units along the baseline and 4 units up the station line. If the diagonal between those two points measures exactly 5 units, the lines are square. Larger multiples are more accurate on a full-size floor — e.g. 600/800/1000mm or 900/1200/1500mm.

KR

3-4-5 삼각형 방법(피타고라스 정리: a² + b² = c²)을 사용한다. 스테이션 선과 기준선의 교차점에서 기준선을 따라 3단위를, 스테이션 선을 따라 4단위를 측정. 두 점 사이의 대각선이 정확히 5단위이면 직각이다. 실물 크기 바닥에서는 더 큰 배수가 더 정확하다 — 예: 600/800/1000mm 또는 900/1200/1500mm.

2. Where are datum points obtained from, and what role do they play on the lofting floor?

EN

Datum points come from the original design drawing or offsets table provided by the designer or naval architect. They define the coordinate system — typically the baseline (underside of keel or structure) and the centreline (fore-aft or left-right centre). On the lofting floor, these two lines intersect at datum zero (0,0), and every other point is located as a measured distance from these two reference lines. Without accurate datums, nothing else on the floor can be trusted.

KR

기준점은 설계자 또는 조선 기사가 제공하는 원본 설계 도면 또는 옵셋 테이블에서 가져온다. 기준 시스템을 정의한다 — 보통 기준선(킬 하부 또는 구조물 하부)과 중심선(전후 또는 좌우 중심). 로프팅 플로어에서 이 두 선은 기준점 원점(0,0)에서 교차하며, 다른 모든 점은 이 두 기준선으로부터 측정된 거리로 위치한다. 정확한 기준점 없이는 플로어의 다른 어떤 것도 신뢰할 수 없다.

3. Before developing templates from a lofted drawing, what construction allowances must be identified and accounted for?

EN

The lofted line represents the theoretical finished outline. Before developing a template, the following allowances must be considered and applied: (1) Weld root gap (2–4mm gap between components for weld penetration); (2) Material thickness (lofted line may be the face or mid-surface — check which); (3) Saw/cutting kerf (2–4mm lost to the blade); (4) Bend allowance (flat blank must be longer to account for outside stretching); (5) Fit-up allowance (clearance for assembly); (6) Machining allowance (extra material to be removed later by machining). Which allowances apply depends on the specific fabrication process.

KR

로프팅 선은 이론적 완성 외곽선을 나타낸다. 템플릿 개발 전에 다음 여유량을 확인하고 적용해야 한다: (1) 용접 루트 갭(용접 침투를 위한 2–4mm 갭); (2) 재료 두께(로프팅 선이 면측인지 중간 표면인지 확인); (3) 톱/절단 여유량(날에 2–4mm 손실); (4) 굽힘 여유량(외측 신장을 고려한 플랫 블랭크 길이 추가); (5) 조립 여유량(조립을 위한 여유); (6) 기계 가공 여유량(후속 기계 가공으로 제거될 여분 재료). 어떤 여유량이 적용되는지는 특정 제작 공정에 따라 다르다.

4. Before a stick template is lifted from the lofting floor, what structural addition must be made to keep it in its correct shape?

EN

Diagonal braces (stays) must be added to the stick template before it is lifted. A stick template made from thin battens is flexible — without bracing, it will rack (parallelogram distortion) as soon as it is lifted off the floor, and its shape will be lost. At minimum, two diagonal braces crossing the interior of the frame are added to lock the geometry. These braces are temporary stiffeners, not part of the finished component.

KR

스틱 템플릿을 들어올리기 전에 대각선 보강재(스테이)를 추가해야 한다. 얇은 배튼으로 만든 스틱 템플릿은 유연하다 — 보강 없이 들어올리면 바닥에서 벗어나는 즉시 평행사변형(래킹)이 발생하여 형태가 손실된다. 최소 프레임 내부를 가로지르는 두 개의 대각선 보강재를 추가하여 기하학을 잠근다. 이 보강재는 임시 강화재이며 완성 부품의 일부가 아니다.

5. When cleaning and preparing an area for lofting, which WHS steps must be completed first before any marking work begins?

EN

The first WHS practices are: (1) Hazard identification — inspect the floor and surrounding area for trip hazards, sharp objects, spills, uneven surfaces, insufficient lighting, and any existing damage. These must be noted and either fixed or reported before work starts. (2) PPE selection and fitting — identify the PPE required for the task (minimum: safety footwear; add knee pads for floor work, gloves for material handling). PPE must be fitted and in serviceable condition before any physical work begins. Hazard identification always comes first — it determines what other controls are needed.

KR

첫 번째 WHS 실천 사항은: (1) 위험 요소 식별 — 바닥과 주변 구역을 넘어짐 위험, 날카로운 물체, 유출물, 고르지 않은 표면, 불충분한 조명, 기존 손상에 대해 검사한다. 작업 시작 전에 이를 기록하고 수정하거나 보고해야 한다. (2) PPE 선택 및 착용 — 작업에 필요한 PPE를 식별한다(최소: 안전화; 바닥 작업에는 무릎 보호대, 재료 취급에는 장갑 추가). PPE는 물리적 작업 시작 전에 착용하고 사용 가능한 상태여야 한다. 위험 식별이 항상 먼저다.

6. What information must be clearly marked on pattern frames before they are stored?

EN

Before storage, each pattern frame must be labelled with: (1) Part/component identification number (unique reference matching the drawing); (2) Material specification (type, grade, and thickness/size); (3) Quantity required (how many of this shape to cut); (4) Face side / "this side up" indicator (which surface faces outward or upward in the finished structure); (5) Orientation arrow (forward, aft, port, or starboard direction — so it is placed correctly on the material); (6) Datum mark (the reference point or edge used for positioning). Without these markings, a template taken from storage may be used incorrectly — wrong face-up, wrong orientation, wrong quantity cut.

KR

보관 전에 각 패턴 프레임에 다음을 라벨링해야 한다: (1) 부품/구성 요소 식별 번호(도면과 일치하는 고유 참조); (2) 재료 사양(종류, 등급, 두께/크기); (3) 필요 수량(이 형태를 몇 개 절단할 것인지); (4) 페이스 면/"이 면 위" 표시(완성 구조물에서 어느 표면이 바깥쪽이나 위를 향하는지); (5) 방향 화살표(전방, 후방, 좌현, 우현 방향 — 재료에 올바르게 배치되도록); (6) 기준점 마크(위치 설정에 사용되는 기준점 또는 기준 모서리). 이 마킹 없이 보관에서 꺼낸 템플릿은 잘못 사용될 수 있다.

7. When arranging multiple patterns on a sheet of material for cutting, what procedure is used to reduce the amount of material wasted?

EN

The procedure is called nesting. The method is: (1) Place the largest shapes first — they are the hardest to fit and set the overall arrangement; (2) Rotate and flip shapes to find orientations that allow them to interlock or nest together with minimal gaps; (3) Fill remaining spaces with smaller shapes; (4) Always maintain the minimum saw kerf clearance between adjacent shapes (typically 3–5mm); (5) Respect any grain direction or rolling direction requirements — some shapes cannot be rotated; (6) Allow enough edge clearance from the sheet edges for handling and clamping. Modern workshops use CAD nesting software for complex jobs, but the principle is identical.

KR

이 절차를 네스팅(nesting)이라고 한다. 방법: (1) 가장 큰 형태를 먼저 배치 — 맞추기 가장 어렵고 전체 배열을 결정; (2) 형태를 회전하고 뒤집어 최소 간격으로 서로 맞물리거나 네스트될 수 있는 방향을 찾는다; (3) 남은 공간을 더 작은 형태로 채운다; (4) 인접한 형태 사이에 최소 톱날 여유(일반적으로 3–5mm)를 항상 유지; (5) 나뭇결 방향 또는 압연 방향 요구사항을 준수 — 일부 형태는 회전할 수 없다; (6) 취급과 클램핑을 위해 판재 모서리에서 충분한 모서리 여유를 남긴다. 현대 작업장은 복잡한 작업에 CAD 네스팅 소프트웨어를 사용하지만 원리는 동일하다.
